BMC(bulk molding compound)或DMC(dough molding compound)称为团状模塑料,和片状模塑料一样,都是短切纤维增强的热固性模塑料。现今在美国、日本和我国,通常BMC和DMC是指同一种材料,根据美国SPI的定义,BMC即为化学增稠了的DMC。基本特征是：大多经化学增稠;玻纤含量在9%~25%之间比SMC少,故物理机械性能稍低;短切长度范围为3~25mm;填料含量大多比SMC高;物料流动性、成型工艺性及制品表观质量会比SMC好,成型薄壁、狭窄等精细复杂结构的制品突显优势。但成型条件、工序管理、缺陷对策及模具要领等都和SMC工艺相似。

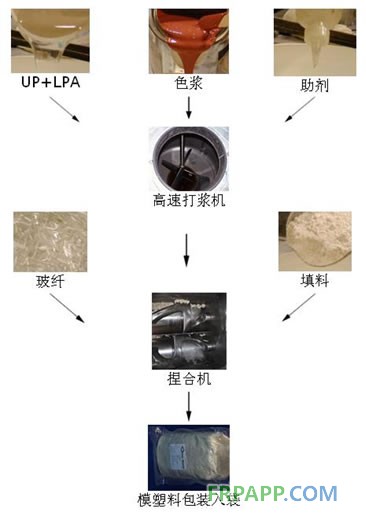

1. BMC模塑料的制备流程：
　 　 第一步：将配方中的液体组份和其它助剂先在高速打浆机中充分分散、搅拌制备成糊料；
　 　 第二步：将配方中的粉体填料投入sigma捏合机中稍加拌和，然后将上述准备好的糊料倒入sigma机中,进行充分的捏合拌和,大致30~45分完成液~固两相的均匀混合;
　 　 第三步：将配方中的短切玻纤,在开机状态下撒落在已拌匀的膏体上,大致5~8分钟强力拌和,至玻纤都被膏体包覆浸渍即可,不宜过久而折断玻纤引起降解;
　 　 第四步：倾倒出料,称重分装入不透气的薄膜包装袋中,口部扎紧,常温下自然熟化3~5天即可使用。

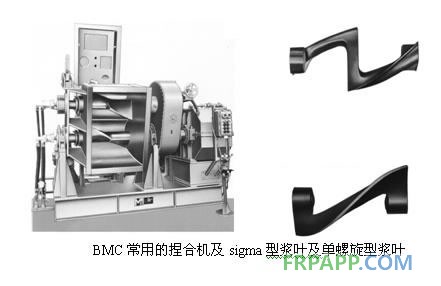

2. BMC混练用的捏合机
　 　 一般采用Z形捏合机又称双臂捏合机或sigma桨叶捏合机,桨叶形状可有多种类型,两根桨叶的速比最好无公约数,浆叶外缘与室壁间隙约为5~8mm。

3. BMC制品所能实现或达到的尺寸要求和几何精度及尺寸误差的累积原理

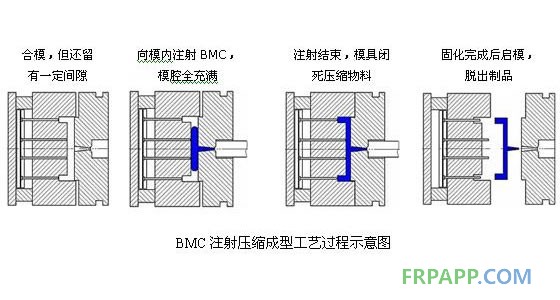

　 　 4.  BMC注射压缩成型工艺
