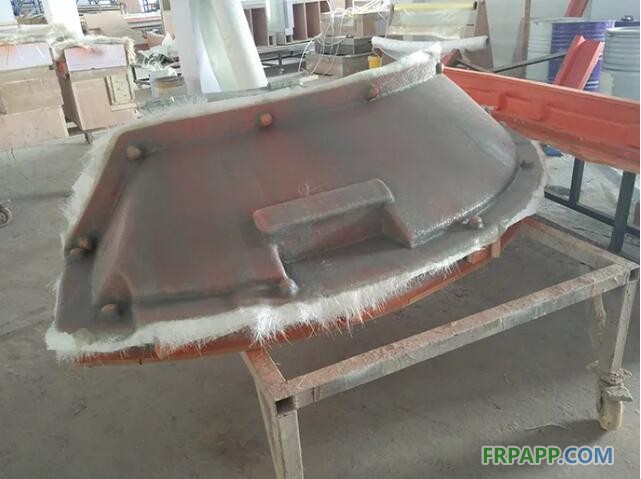

产生原因：铺层时方法不正确，对产品质量认识不够，拐角部分的处理不当，毡贴模性不好，裱铺技术差，模具放置方向不利于层铺；光线不足，难于发现气泡，因固化过快而收缩大，形成空洞；工作场地潮湿，气温低。



   解决办法：重新认识层铺作业基本要领，不应马虎从事，正确认识产品质量，采用最确实可靠的方法。正确选择表面毡、玻纤布，认真学习铺层要领。重新研究模具放置方向，改善照明，改善工作环境，提高温度。

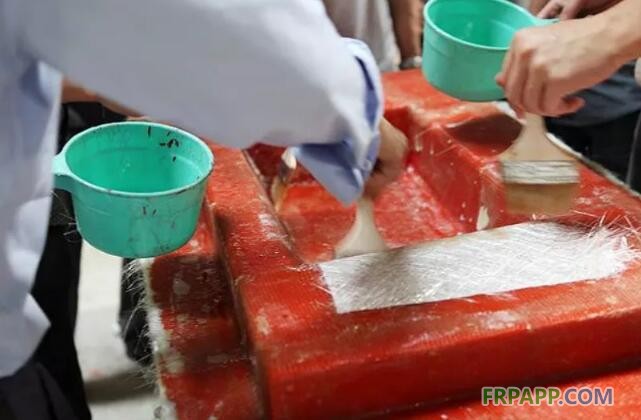

   产生原因：想使之快速浸透而多用树脂，在拐角部分由于玻纤布处理困难而过量用树脂，树脂浸透玻纤布后却照样涂刷树脂。



   解决办法：铺层平整后，再涂刷树脂，拐角部分用棍子、毛刷、手指使玻璃纤维整形，涂刷树脂按计划用料，积存的树脂用刷子分散到周围。



   产生原因：没有正确的产品质量意识，触变度小而引起树脂垂流，固化剂量、促进剂用量不正确导致垂流（垂直面边沿）。



   解决方法：认真学习铺层技术，对白云状树脂不足的用刷子和树脂加以补充，提高触变度，加快凝胶；正确使用固化剂、促进剂用量。



   产生原因：由于固化放热而造成树脂烧焦（局部），因工作场地太潮湿或玻纤布受潮，含水份太多。



   解决方法：一次铺层的厚度控制在5mm以下，减少固化剂用量或降低工作场地温度，避免局部树脂过多造成积存，改变工作场地环境。



   产生原因：固化剂添加量不足，固化剂搅拌不良，混入水份，滞留苯乙烯气体，温度低。



   解决办法：进行实验，做到能够根据气温和作业速度增减固化剂添加量，充分搅拌，使用干燥的玻纤布，认真学习湿度、水、油是FRP的大敌的道理，增强芯材要干燥，避免水进入没固化的产品中，并保持通风，使苯乙烯不存留于底部。

   产生原因：玻纤布或毡上沾有脏物，涂刷用工具含杂物，工作场地不清洁。



   解决办法：在使用前去除玻纤布或毡上的脏物，刷胶衣用刷子与涂布用刷子分开，保持工作场地清洁。



   产生原因：玻璃纤维折叠的折纹，固化过快，剪切口分布不合理，树脂用量不足及铺层未压紧密，玻璃纤维浸润性差，铺第二层前第一层已固化。



   解决办法：认真铺层，第二层应覆盖第一层剪切口，糊制时要控制足够的胶液，并用刀涂刷，使铺层密实，赶尽气泡，使用前进行脱模蜡处理，玻璃布要充分干燥，注意铺放时机。



   产生原因：胶衣层太薄，胶衣层未充分固化之前应开始铺布，脱模太快。



   解决办法：增加胶衣厚度或在胶衣和铺层之间放一层表面毡，待胶衣完全后开始铺层，产品完全固化后并有一定的强度再脱模。
