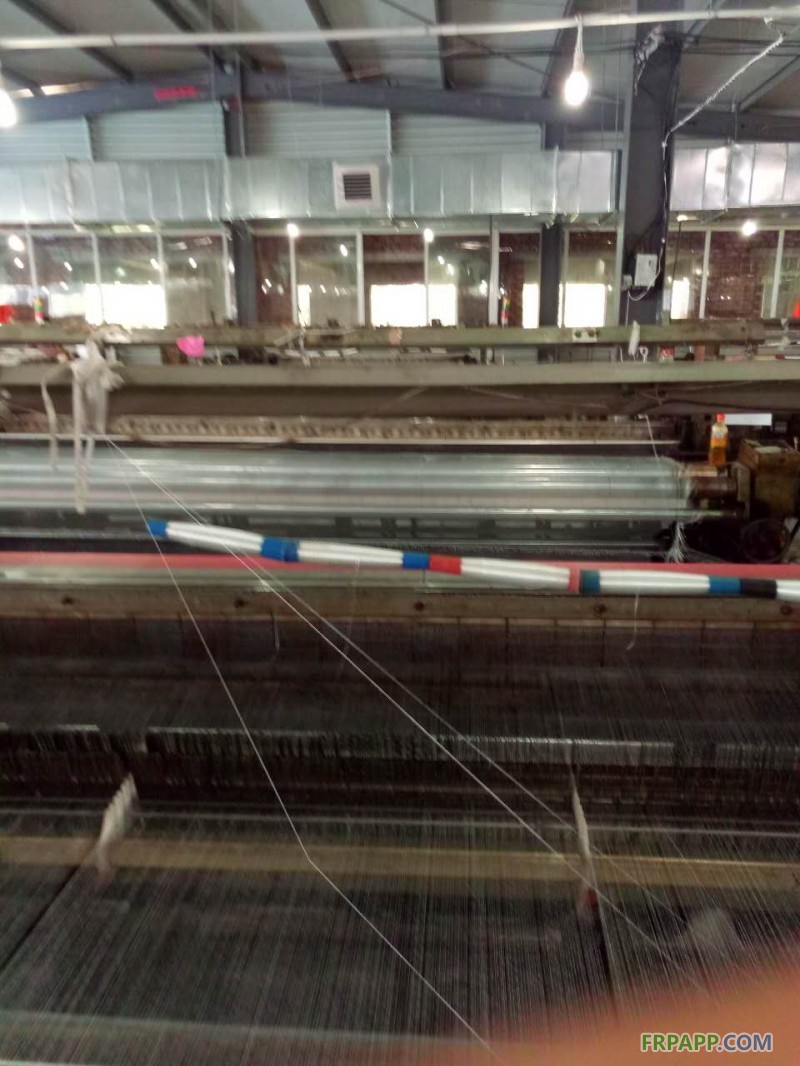

玻璃纤维网格布是以玻璃纤维机织物为基材，经高分 子抗乳液浸泡涂层。从而具有良好的抗碱性、柔韧性 以及经纬向高度抗拉力，可被广泛用于建筑物内外墙体 保温、防水、抗裂等。 玻璃纤维网格布以耐碱玻纤网布为主，它采用中无碱玻纤纱(主要成份是硅酸盐、化学稳定性好)经特殊的组织结构—纱罗组织绞织而成，后经抗碱液、增强剂等高温热定型处理。

玻璃纤维网格布主要用途被广泛应用在墙体增强材料上(如玻纤墙体网布、GRC墙板、EPS内外墙保温板、石膏板、防水卷材布、沥青屋面防水、防火板、 建筑用嵌缝带等等。

玻璃纤维网格布的粘贴方法：

1、配制聚合物砂浆必须专人负责，以确保搅拌质量。

2、把桶盖逆时针旋转打开，用搅拌器或其它工具将粘结剂重新搅拌，避免粘结剂出现分离现象，搅拌适度，以免出现质量问题。

3、聚合物砂浆配合比为：KL粘结剂：425#硫铝酸盐水泥：砂子(用18目筛底)：=1：1.88：3.25(重量比)。

4、水泥、砂子用量桶称好后倒入铁灰槽中进行混合，搅拌均匀后按配合比加入粘结剂，进行搅拌，搅拌必须均匀，避免出现离析，呈粥状。根据和易性可适当加水。 (鑫双亿网格布)

5、水为混凝土用水。

6、聚合物砂浆应随用随配，配好的聚合物砂浆最好在1小时之内用光。聚合物砂浆应于阴凉放置，避免阳光曝晒。

7、按预先需要长度、宽度从整卷玻纤网布上剪下网片，留出必要的搭接长度或重叠部分的长度。

8、在干净平整的地方剪断，下料必须准确，剪好的网布必须卷起来，不允许折叠，不允许踩踏。

9、在建筑物阳角处做加强层，加强层应贴在最内侧，每边150mm。

10、涂抹第一遍聚合物砂浆时，应保持EPS板面干燥，去除板棉有害物质或杂质。

11、在聚苯板表面刮上一层聚合物砂浆，所刮面积应略大于网布的长或宽，厚度应一致约为2mm，除有包边要求者外，聚合物砂浆不允许涂在聚苯板侧边。

12、刮完聚合物砂浆后，应将网布置于其上，网布的弯曲面朝向墙，从中央向四周施抹涂平，使网布嵌入聚合物砂浆中，网布不应皱折，待表面干后，再在其上施抹一层聚合物砂浆，厚度1.0mm，网布不应外露。

13、网布周边搭接长度不得小于70mm，在被切断的部位，应采用补网搭接，搭接长度不得小于70mm。 ?

14、门窗膀周边应做加强层,加强层网格布贴在最内侧.若门窗框外皮与基层墙体表面距大于50mm，网格布与基层墙体粘贴。若小于50mm需做翻包处理。大墙面铺设的网格布应嵌入门窗框外侧粘牢。

15、门窗口四角处，在标准网施抹完后，再在门窗口四角加盖一块200mm×300mm标准网，与窗角平分线成90度角放置，贴在最外侧，用以加强;在阴角处加盖一块200mm长，宽度适窗膀宽度标准的网片，贴在最外侧。

16、一层窗台以下，为了防止撞击带来的伤害，应先安置加强型网布，再安置标准型网布。加强网格布应对接。

17、安置加强层的施工方法与标准型网格布相同。

18、墙面粘贴的网格布应覆盖在翻包的网格布上。

19、网布自上而下施抹，同步施工先施抹加强型网布，再做标准型网布。

20、网布粘完后应防止雨水冲刷或撞击，容易碰撞的阳角，门窗应采取保护措施，上料口部位采取防污染措施，发生表面损坏或污染必须立即处理。

21、施工后保护层4小时内不能被雨淋。

22、保护层终凝后及时喷水养护，昼夜平均气温高于15℃时不得少于48小时，低于15℃时不得少于72小时。
