现场螺纹安装工序：切割→锥度割削→粘合现场螺纹→加热固化。切割离漏失点最好0.3m以上，选择合适的棘轮镀变磨削机(厂家配有专用工具)，锥面必须干净、无油脂、无粉尘、无水分、胶粘剂搅拌均匀，将现场螺纹与管端镀度粘接赶出粘合面气泡，用手转动拧紧。胶粘剂固化时间，根据环境温度确定，环境温度与固化时间如表2。

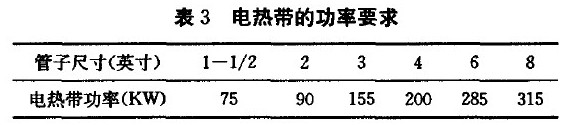

    冬季施工气温低，注水停产时间不能超过24 h，采用电热带加热固化方法，可缩短施工的时间。根据施工经验和胶粘剂的特点，在3—4 h固化达最佳效果，也使施工停产总时间控制在8 h以内，电热带加热控制在30—32℃，时间3 h，冷却0.5 h，电热带的功率要求(见表3)。

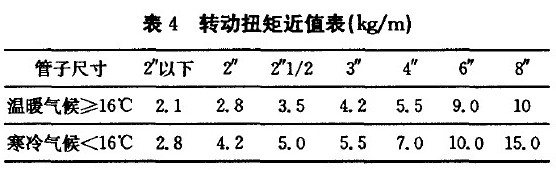

    (4)安装钢制转换接头，现场外螺纹与钢制转换内螺纹必须干净，密封脂涂均匀，没有扭矩带板手，用手上紧后，再紧二周，有扭矩带板手，按转动扭矩近似值表上紧(见表4)。

(5)焊接作业人员持证上岗，在焊接过程中，钢制转换接头做好降温，温度不能超过40℃，否则烧坏现场螺蚊而发生漏失。
　　(6)管沟回填。管道周围0.2m以内，用砂土或软土回填后高于自然地面0.3m。

4　结论和建议

　　(1)高压玻璃钢管线并应用于江汉油田注水井和部分注水干线的生产，解决了管线腐蚀穿孔，减少了污染，延长了管线的使用寿命，节约了投资。
　　(2)通过实施，规范了高压玻璃钢管线补漏的施工工艺，提高了注水时率，保证了安全生产，做到了文明施工。从2005年来，平均补漏达47次，年增产原油产量达80多T。
　　(3)目前，对于中、高压玻璃钢管线(0.25 MPa～2.50MPa)，利用造锥、钢制转换接头补漏，时间长、不防腐。随着科学技术的进步，高强度性能优良的树脂、引发剂、固化剂、促进剂和增强性材料不断产生，对中、高压玻璃钢管线采用粘合剂接口，有待于下步研究。
