监控UPS电源应急供电15kVA重要介绍：

    　UPS电源是为安防监控系统提供动力的核心部分，是为安防监控系统提供持续、稳定、不间断电力供应的重要外部设备。目前，市场上供应的UPS电源设备种类繁多，输出功率也有所不同。UPS电源按工作模式可分为后备式、在线式两大类。按其输出波形又分为方波输出和正弦波输出两种。以下重要介绍了UPS电源的工作原理，以及如何配置安防监控系统的UPS电源。

　　备用电源是安防监控系统基本要素之一。缺少备用电源的系统则暗藏致命缺陷，不能投入实际应用当中，因为可以的可能在关键时刻贻误战机，抛锚停摆，整系统瘫痪，造成无可挽回的损失。

　　安防监控系统正常情况使用220伏市电，而在断电和市电被坏了的特殊情况下，还应正常工作一段时间，这就需要启用备用电源来维持这段时间监控系统的正常工作。备用电源有双路或多路供电、蓄电池组供电、发电机供电、UPS供电等等。但通常采用UPS不间断电源作为安防监控系统备用电源。

一、UPS(不间断电源)的工作原理：

　　UPS电源由蓄电池、逆变器、充电器、稳压稳频器、转换开关组成。当市电正常输入时，UPS就将市电稳压后供给负载使用，同时对内置电池组充电，把能量储存在电池中;当市电中断(事故停电)或输入故障时，UPS立即将内置电池的能量转换，瞬间以220伏交流电继续供负载使用，使负载维持正常工作并保护负载软硬件不受损坏。UPS电源分为后备式、在线式、在线互动式三大类：

　　1、后备式UPS电源

　　在市电正常供电时，市电通过交流旁路通道经转换开关直接向负载提供电源，UPS电源内的逆变器处于停止工作状态，这时的UPS电源实质上相当于一台性能单一的市电稳压器。它除了对市电电压的幅度波动有所改善外，对电压的频率不稳、波形畸变以及从电网侵入的*等不良影响基本上没有任何改善。只有当市电供电中断或低于170伏时，蓄电池才立刻对逆变器供电，向负载提供稳压、稳频的方波交流电源。

　　2、在线式UPS电源

　　在市电正常供电时，它首先将市电交流电源经整流变成直流电源，然后进行脉宽调制、滤波、并将直流电源经逆变器重新转换成正弦波交流电源向负载供电，一旦市电中断，立即改由蓄电池提供的直流经逆变器、电脉宽调制、滤波，向负载提供正弦波交流电源。石家庄ups

　　因此，对在线式UPS而言，在正常情况下，无论有无市电，它都是由UPS电源的逆变器对负载供电，这样就避免了所有由市电电网电压波动及*而带来的影响。

　　显而易见，在线式UPS电源的供电质量明显优于后备式UPS电源，因为它可以实现对负载的稳频、稳压供电。而且在由市电转换到蓄电池供电时，其转换时间基本为零，真正给用户提供高质量稳压、稳频的纯净正弦波电源，从而提供符合安防监控系统需要的电源保护。

　　在线互动式UPS电源结合了后备式UPS和在线式UPS的许多优点，也是一种很不错的变换形式，但是由于它使用的是工频变压器，有笨重、体积大的问题存在。

监控UPS电源应急供电15kVA概述：

    一体化仪控房在天然气井口采集、处理、调压、液化等工艺场站得到较多的应用，具有功能齐备、紧凑、环境及区域适用广等特点，为现场安装施工、调试、运行等提供较多便利。单相220V/230V/240V三相380V/400V/415V一体化仪控房监控系统是把仪控房中的门禁监控、智能空调监控、温湿度监控、UPS监控、供电监控、漏水监控、烟感监控、红外监控及视频监控组合定制而设计的一体化集中式监控管理系统。实现对一体化仪控房设备的集中监测、控制、记录和数据远传管理等功能。

监控UPS电源应急供电15kV重要包含内容：

    智慧动环监控管理系统

    智慧水务监控管理系统

    智慧管廊监控管理系统

    智慧建筑监控管理系统

二、如何配置安防监控系统中UPS电源

　　UPS是伴随计算机的诞生而出现后备电源。在安防监控系统中越来越多应用计算机技术，因此对电力供电质量提出越来越高的要求。UPS不但可全面改善供电质量，对整个系统乃至网络数据全面保护，还可保证市电断电和被人为坏了的特殊情况下，继续正常工作运转。由于安防监控系统对供电要求较高，所以一般会选择在线式(正弦波，市电要求)UPS电源。

　　给安防监控系统配备UPS电源时，首先应估算整个系统设备的用电功率，安全系数一般取1.2-1.5为宜，为供电系统留有充分的冗余量。其次根据系统要求延时供电时间，计算配置电池组。后，还应注意使用环境，防潮通风，注重降温，延长平均无故障工作时间，提高系统的可靠性。UPS电源应设置在监控室，实行统一管理。当市电不正常时能及时为系统设备提供不间断电力供应，确保系统工作正常。

　　5 钛酸锂电池的安全性

　　钛酸锂电池是锂离子电池家族中安全的一种电池,其优点重要表现在以下几个方面:

　　①长寿命。钛酸锂单体电芯的循环寿命长达2.5万次以上,图9和图10分别给出了钛酸锂电池高温循环寿命测试曲线和室温循环寿命测试曲线;

　　②使用安全。钛酸锂电池在短路、过充、过放、挤压、针刺、跌落、高温冲击、加热的条件下是非常安全的,图11是钛酸锂电池在针刺、高温冲击、过充、过放、短路、挤压试验时的场景;

　　③可大电流快速充放电;

　　④耐高温性能优越,钛酸锂电池在-40～+60℃温度下仍然能够正常工作,图12给出了钛酸锂电池的低温充放电曲线;

　　⑤无记忆效应;

　　⑥绿色环保。

　　钛酸锂电池充电时,可分为恒流充电和恒压充电两个过程。首先是恒流充电,电流一般采用0.2C10,必要时可以采用6C10充电,当电池组电压达到充电限制电压时,改为恒压充电。所以,钛酸锂电池和开关电源配合使用,其充电过程将变得较为简单,只需将电池组浮充电压和均充电压调整一样即可。

　　钛酸锂电池放电时,电池放电电压非常平稳,一般在2.3V左右,放电后期(重要指剩余5%容量左右)的电压变化较快,放电的截止电压可以为1.5V。

　　6 钛酸锂电池组的管理系统

　　电池管理系统(BatteryManagementSystem,BMS)由监测、保护电路、电气、通讯接口、热管理和电池组反接保护装置等组成,是电池保护和管理的核心组成部分,不仅要保证电池安全可靠的使用,而且要充分发挥电池的性能和延长使用寿命,作为通信用的后备能源,BMS在开关电源和电池之间起到一个重要桥梁作用。对BMS的要求必须符合通信电源供电系统的要求,所以BMS的安全管理模式对电池的安全性至关重要。BMS重要包括数据采集单元、计算以及控制单元、均衡单元、控制执行单元和通讯单元等。图13为BMS示意图。

　　(1)BMS的基本作用

　　①监测单体电池的工作状况,例如检测每个单体电池的电压、充放电电流、电池组的环境温度等。

　　②保护电池,避免在可以的端的条件下发生电池寿命缩短和电池损坏。

　　(2)BMS的重要功能

　　①过压保护

　　当单体电池充电电压超过允许值时,立即停止充电,断开充电单元设备与电池组的连接;

　　②过放(欠压)报警

　　当单体电池放电电压低于警告值时,发出报警提示;

　　③过放保护

　　当单体电池放电电压低于保护值时,立即停止放电,断开用电设备与电池组的连接,并伴有报警提示;

　　④过流报警

　　当电池组输入或者输出的电流超过警告值时,发出报警提示;

　　⑤短路保护

　　当电池组发生短路时,立即停止放电,断开用电设备与电池组的连接,并伴有报警提示;

　　⑥过温报警

　　当电池温度或环境温度超过警告值时,发出报警提示;

　　⑦过温保护

　　当检测到环境温度或电池组内部温度超过保护值时,立即断开充电或者用电设备与电池组的连接,并伴有报警提示。当环境温度或电池组内部温度恢复到允许值后,可通过手动恢复或自动恢复对电池管理的功能,但不影响电池放电功能;

　　⑧估测电池组SOC

　　SOC(StateOfCharge,电池的荷电状态)即电池剩余电量。维持SOC在合理的范围内,防止由于过充或者过放对电池的损伤,随时预报电池的剩余容量;

　　⑨对电池组中的单体电池进行主动均衡

　　由于钛酸锂电池制造工艺复杂及锂离子的相对活跃性,所以电池组中单体电池电压随着充放电次数的变化存在不一致的现象。对电池组中的单体电池进行均衡充电,使电池组中单体电池都达到均衡一致的状态,可以有效地延长电池组的使用寿命,大大地提高电池组的工作效率。

    ⑩并口通讯

　　提供与电源监控系统进行通讯的接口,传输和显示电池组状态、报警、SOC、SOH(StateOfHealth,电池的健康状况)等信息,实现远程监控和管理干预。

工业级UPS电源的监控方式介绍:

     监控模式的选择决定了监控系统的维护方式和成本，因此在监控模式的选择上应以方便性和有效性为原则。从监控模式来看，目前市场上常见的UPS监控系统重要有两种:

(1)UPS网上集中监控系统：

　　这个系统重要是基于它Internet/Ethernet网络平台，通过内建完整的网络平台TCP/IP一种UPS监控管理解决方案，可以通过网络通信协议开发，通过Web浏览器或专门的作用监控软件远程集中管理UPS。该系统具有方便的WebServer管理功能模块，使用户可以通过Web浏览器方便地在任何操作系统平台上查询UPS的实时状态。.基本信息管理.远程控制操作.设置各种参数.监控管理功能，如用户管理。适用于远程UPS网络集中监控管理。

(2)UPS短信监控系统：

　　这个系统是基于现代的*通信技术，在UPS网络监控系统的基础上增加GSMMODEM短信传输模块，实现对UPS运行状态的短信监控和管理。该系统适用于特定环境条件，需要通过通过短信监控和管理远程UPS的运行和故障。

(3)兼容性：

　　UPS监控系统的兼容性是指系统对多品牌.多品牌UPS的兼容性，即系统能否实现多品牌?.多型号UPS共享监控管理平台的问题。在UPS供电系统发展初期，用户不太关注监控系统的多品牌兼容性，因为UPS厂商不多，品牌相对简单。然而，随着UPS市场的日益成熟，各行业的机房发生了翻天覆地的变化。同一个机房不仅有多个品牌的UPS共存，而且由于采购时间的不同，同一个品牌的不同版本(即型号)也不同UPS共存并不少见。在这种情况下，兼容性已经成为UPS用户在购买UPS监控系统时必须考虑的重要问题之一。兼容性的强弱也成为判断UPS监控系统效率的重要标准。

(4)扩展性：

   　UPS监控系统的可扩展性是指系统可以增加监控对象的数量。模块化是UPS，也是UPS监控系统发展的一大趋势。UPS模块化的一个重要特点是能否实现各种监控对象的自由扩展，这是UPS监控系统模块化的重要标志。从目前机房硬件设备的配置来看，在全面监控山特工业级UPS电源的基础上，实现环境温度和湿度.漏水.门禁.根据需要对电池组等对象进行扩展监控，是UPS用户迫切的需求。

由于系统的扩展性是在原有的监控平台上进行的(无需更换平台),用户可以在不同的阶段,按需扩展系统的监控功能。这样便可增强用户的投入弹性,大大地降低了系统升级所带来的风险,同时从长远来看也为UPS用户节约了投入成本。当然由于扩展性的强弱一般是和成本直接挂勾的,这种成本在投入初期会比较明显,所以在选购山特工业级UPS电源监统系统时不要一味地追求扩展功能的大化,而应按“满足现在,留足未来”的原则进行。

7 钛酸锂电池组的安装和容量实验

　　钛酸锂电池在出厂时有60%左右的荷电量,所以,安装初始时应该对电池组进行补充电。并且,由于单体电池自放电大小的差异,可能会使各电池的端电压出现不均衡,所以钛酸锂电池组安装前必须测量开路电压,开路电压差一般要求小于50mV,并做可以电池测试纪录。

　　用假负载可以对电池组按1C10、2.5C10和5.5C10率进行的容量试验,此试验需要接入BMS,放电过程中必须严格检测电池单体电压,利用BMS对电池的总电压、放电电流、电池单体电压进行测量和纪录,电池在放电后期利用BMS密切关注单体电压低的电池,若有一只电池端电压到1.5V,自动停止放电,在25±2℃的情况下,计算出实际电池放出的容量与电池额定容量是否基本一致,若基本一致证明电池放电容量合格。若放电到终止电压时,电池组放出的容量与额定容量的差别大于5%,说明电池组的出厂容量可能存在问题,应及时联系相关厂家处理或更换。

　　例如,某通信基站使用48V/300Ah钛酸锂电池(实物图见图14),每组电池由22只300Ah的电池模块串联组成,其中300Ah的电池是由10个单电芯容量为30Ah的电芯并联组成,22节300Ah的电池模块分别有2个6串和2个5串模组串联组成一个48V/300AH的电池组,整组电池由BMS系统控制,由一个BCMS(BatteryClusterManagementSystem,主控电池管理系统)负责管理一个电池组中的全部BMU(BatteryManagementUnit,电池组管理单元),同时具备电池组的电流采集,总电压采集,漏电检测功能,并在电池组状态发生异常时驱动断开高压功率接触器,使电池组退出运行,保障电池使用安全。两个BMU,每个BMU负责管理12串单体电池模块。具有电池电压采集,多点温度采集,各种保护和电池组均衡控制等功能。钛酸锂电池配组示意图和BMS接线如图15所示。

　　BMS收集的数据,通过互联网技术上传至后台服务器、数据库,实时监控电池信息收集数据,便于远程维护管理。如图16所示。

　　BMS控制方式和控制流程分别见图17和图18。

BMS控制过程为:

　　①电池模拟量高精度监测及上报功能。包括电池组串联时电压检测,电池组充放电电流检测,单体电池端电压检测,电池组多点温度检测,电池组漏电监测。

　　②电池系统运行报警、报警本地显示及上报功能。包括电池系统过压告警、电池系统欠压告警、电池系统过流告警、电池系统高温告警、电池系统低温告警、电池系统漏电告警、BMS通信异常告警、BMS内部异常告警等。

　　③电池系统保护功能。在电池系统出现电压、电流、温度等模拟量超过安全保护门限时,进行故障隔离,将问题电池组退出运行,并在本地进行显示,同时上报监控中心告警信息。

　　④BMS具备自诊断功能。在BMS内部通信或与外部通信出现中断故障时,能够上报中断告警。另外,针对模拟量采集异常等其他异常也具备故障自诊断、本地显示和上报监测中心系统的功能。

　　⑤均衡功能。具备大电流主动式均衡能力,通过高效的均衡策略能够很可以的维护电池各个模组电压的一致性。

　　⑥运行参数设定功能。BMS具有本地和远程两种方式对BMS的各项运行参数进行修改的功能。本地参数修改在BMS本地触摸屏上完成,远程参数修改通过光纤以太网通信完成。参数设定项目包括单体电池组充电上限电压、单体电池组放电下限电压、电池组运行高温度、电池组运行低温度、电池组过流门限、电池组短路保护门限、电池组短时温升过快门限、本地运行状态显示功能等。

　　⑦数据记录。BMS能够在本地对电池模组的各项事件及历史数据进行存储,记录超过10000条事件及少30天的历史数据。

　　⑧BMS能够对进行电池组的全充全放管理,完成电池系统容量标定以及SOC标定的功能。

　　钛酸锂电池组BMS均衡功能可对单元输出状态对应的电池组实施均衡,钛酸锂电池组管理模块的均衡采用无损充电方式,其充电电流可根据均衡规则的要求进行调节。电池组监测模块采用点对点均衡,电池组均衡管理系统具备大电流主动式均衡性能,通过高效的均衡策略很可以地自主维护电池组的一致性,使用电池组均衡管理模块系统后,充放电过程中各单体电池的一致性大大提高,使钛酸锂电池组得到了有效地维护和管理,延长电池组的使用寿命。

　　均衡实现示意图如图19所示。有无均衡系统的充电曲线如图20所示。图21为22个串联单体电压一致性变化曲线。

　　从图20可以看出300Ah电池组220只单体电芯在开启BMU均衡的时候,单体电压从分散的状态逐渐趋于集中,表明单体均衡功能有效。

　　从图21可以看出300Ah电池组22模组在开启BMU均衡的时候,电压一致性从分散的状态逐渐趋于集中,表明单体均衡功能有效。

8 钛酸锂电池组与开关电源配套使用

　　针对钛酸锂电池的特性,在基站直流开关电源设置时,只须把浮充电压和均充电压调整到该电池组所需要的充电电压53.9V即可。这里需要特别说明的是,相对于密封阀控铅酸电池而言,钛酸锂电池的充电过程并不是浮充加均充的工作模式,只需满足电池充电时所需要的充电电压(必须在通信设备供电电压范围内)。因为电池即便是长期处于均充电状态下,由于自身的BMS保护功能,电池性能是不会发生改变的。

　　在安装电池组时,将该组电池进行离线测试,测试充电前的开路电压正常后,并接入直流屏配电电池保险上。

　　测试后,调整开关电源直流供电电压与之对应,分别将该组电池接入系统进行补充电。此时开关电源充电压设置为53.9V,充电电流限制为每组30A。同时为了防止电源监控模块损坏,模块自主工作时充电电压过高,将所有运行的开关电源模块进行调整,调整后对该组电池组进行补充电,随着电池电压升高,充电电流会相应减小,当每个-48V电池模块电压和开关电源的充电电压非常接近时,充电电流逐渐减小,随后电池组的BMS系统进行了保护,充电系统通过每个模块的BMS控制与电池断开,电池模块充电完成。

　　电池静止后进行了放电试验,采用0.1C10放电电流放电,即对电池单独放电电流为30A。放电时间为10h,实验后该电池放出容量为300Ah,电池组放出了额定容量的100%,所以电池组放出的容量完全满足额定容量的要求。

9 维护中对钛酸锂电池组容量试验和核对放电实验

　　根据动力维护规程,蓄电池组使用三年必须进行容量试验,使用六年后每年进行一次容量试验,准确地监测电池组的实际容量,确保在市电和电源设备出现故障时,蓄电池组能够保障通信设备正常运行的时间。

　　目前,通信基站配置两组电池,开关电源与钛酸锂电池组为并联间歇充电方式,所以,电池组无法脱离供电系统,无法单独对电池做容量试验。具体试验方法如下:

　　(1)方法一:带实际负荷的条件下进行(或实际负荷加上假负载)

　　为确保在这种情况下直流供电系统安全可靠的供电,对柴油发电机组进行检查,保障柴油发电机组运行正常,同时针对直流供电系统的负荷情况,确定电池组的放电倍率,符合3h率、5h率或10h率放电,可以环境温度为25℃左右,按10h率进行容量试验。实施电池容量试验时,把开关电源的浮充电压设定为46V,用BMS监控电池组单体的电压和保护,同时用直流钳型表检测电池放电电流是否正确,以确保用电设备供电安全。利用自身的电池BMS系统对电池组进行实时检测数据并打印存档。

　　(2)方法二:利用全在线充、放电智能设备进行

　　全在线充、放电智能设备能实现对一个直流供电系统并联的两组中的某一组电池进行在线放电和充电,以恒定电流对实际负荷进行在线放电至设定的截止电压后,自动恢复充电,所以整个放电和充电过程中,被测电池组始终在线,同时钛酸锂电池组的BMS系统也起到了对电池组的二次保护功能。与离线放电有所不同的是,一旦市电中断,该组电池还可以立即投入使用,而且整个系统上还有另一组电池时刻处于在线浮充备用状态,使用此种放电与传统的离线放电相比,可以使系统有尽可能多的备份电池容量,大限度地降低了放电过程中系统供电瘫痪风险。全在线设备在连接电池组时,只在正可以的进行操作,而不用拆卸电池组负可以的到直流供电系统的电池组保险,防止了操作不当而引起短路的风险;电池组放电结束后,能自动转入充电恢复程序,不仅避免了离线容量试验时电池组间因电压差而造成的火花现象,而且还避免因另一组在线备用电池对该组电池的大电流反灌充电而坏了电池性能的发生。在线设备串联单组电池的放电节能方式,是将电池组中的电能直接释放到实际负载中,不像离线放电是将电能以热量形式消耗,所以串联在线设备对电池组放电方法达到了节能目的。

10 钛酸锂电池组的维护

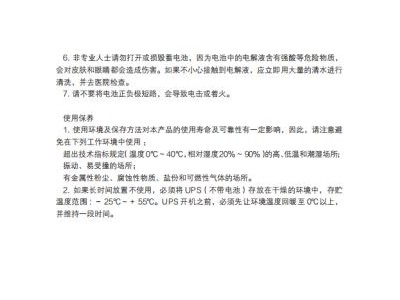

　　(1)钛酸锂电池的运行环境要求

　　根据电池对环境的要求,室温不宜超过60℃;避免阳光对电池直射,朝阳窗户应作遮阳处理;确保电池组之间预留足够的维护空间。

　　(2)钛酸锂电池使用注意事项

　　通过动环集中监控系统与BMS实时对电池组的总电压、电流、单体电压、SOC、SOH、温度进行监测。同时,通过电池监测装置了解电池充放电曲线及性能,定期进行测量,发现故障及时处理。

　　(3)钛酸锂组经常检查的项目

　　应经常检查电池模块的可以的柱连接线(条)是否松动;是否有损伤、变形或腐蚀等现象;连接处有无松动,电池模块壳体有无损伤、渗漏和变形,电池及连接处温升是否异常;BMS数据线接触情况;电池组保护装置的动作是否可靠;对电池组的输出保险温升检查和信号保险进行告警实验。根据厂家提供的技术参数和现场环境条件,通过BMS系统检查电池组及单体电压是否满足要求,检测开关电源对电池组间歇充电时的充电电流是否在要求的范围内。检测开关电源供电系统对电池组的充电电压和限流值的设置是否正确。

　　(4)钛酸锂电池组正常运行的电压要求

　　钛酸锂间歇式充电压一般设置为单体电池:2.45～2.55V,也是钛酸锂电池组运行在可以的工作状态下。开关电源设置稳定工作电压为53.9～56.1V。厂家技术说明书有特殊要求的,以厂家电池说明书为准,但必须满足通信直流电源-48V宽电压供电电压的维护标准要求。

监控UPS电源应急供电15kVA电池的性能测试、容量试验和现场安装,日前在某地顺利完成。验证了本文所述内容的正确性。图22为钛酸锂电池组的安装现场。
