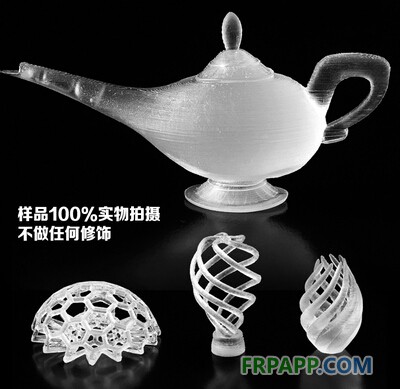

知名3D打印机制造商珠海西通电子有限公司今天在珠海发布首款3D高性能光固化树脂CSLA 72041。     CSLA 72041光敏树脂是一种用于SLA成型机的低粘度高性能液态光敏树脂，能制作耐用、坚硬、防水的功能零件。用此材料制作的样件呈半透明状。

    该款光敏树脂性能优越，该材料类似于传统的工程塑料（包括ABS和PBT等）。它能被理想的应用在汽车、医疗器械,日用电子产品的样件制作,还被应用到水流量分析,室温硫化硅橡胶模型、可存放的概念模型、风管测试、快速铸造模型的方面。 物理性质：

材料性质：液态

外观：透明

粘度：270cps（30℃）

密度：1.13g/cm3（25℃）

光学性质： （355 nm）

用于确定工作曲线的参数（固体激光器，355 nm）：

E c 11.5 mJ/cm2 [临界曝光量]

D p 0.16 mm（0.0065英寸）[固化深度-In（E）曲线的斜率]

E 10 54 mJ/cm2[固化厚度为0.254mm（0.01英寸）时的曝光量]

机械性能:

以下数据都只是一个近似的数据，实际的数值还要依赖于制作时的条件。

参数 CSLA 72041 ABS(比较)

抗拉强度 41～50.6 MPa 45.7 MPa

断裂伸长率 15～25% 41.6%

屈服伸长率 3.3～3.5% N/A

弹性模量 2650～2880 MPa 2000 MPa

弯曲强度 68.1～80.16 MPa 73.5 MPa

弯曲模量 1640～2270 MPa 2300 MPa

缺口冲击量 0.27～0.45 J/cm 1.6 J/cm

折射率 1.512～1.515 1.52

吸水率 0.35% 0.20～0.45%

玻璃化温度 52 ～58 ℃ N/A

热变形温度0.46MPa1.81MPa 55～75 ℃ 94～207 ℃

60～85 ℃ 86.4～194 ℃

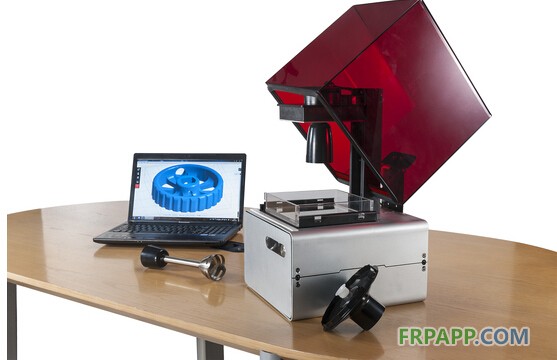

    珠海西通公司是国内领先的生产桌面型3D打印机厂家，同时拥有SLA技术，DLP技术， FDM技术的生产厂商，同时也是国内唯一的机器和耗材同时研发的厂家，据悉此款SLA树脂目前主要运用于西通 CSLA VERSION 1 光固化打印机，同时亦可兼容美国FORM 1 等设备 各项性能指标达到或超过了国外同行的标准，填补了国内市场空白。
